Od plandeki do zapory olejowej: zgrzewanie HF jako furtka do nowego wyrobu

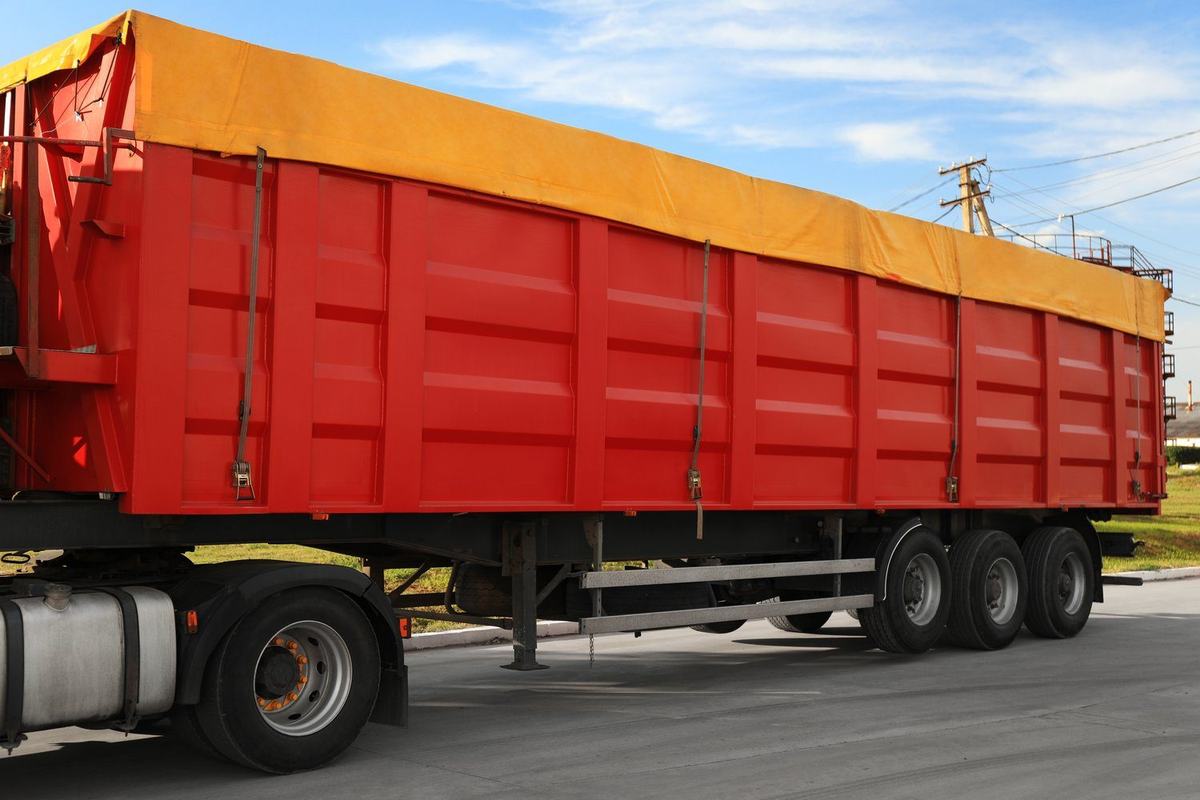

Kilka lat temu odwiedziłem zakład, który od dwudziestu lat robił plandeki na naczepy. Właściciel pokazał mi halę, potem zaprowadził do kąta, gdzie na paletach leżały długie, pomarańczowe rękawy z tkaniny. Wyjaśnił, że to zapory olejowe dla firmy, która obsługuje zbiorniki paliwa przy porcie. Pierwsze zlecenie przyszło przypadkiem, przez znajomego. Okazało się, że do jego wykonania potrzebne były te same maszyny, ta sama tkanina i ci sami ludzie, co do plandek.

Ta historia dobrze pokazuje, jak w średnich firmach rodzi się nowy wyrób. Nie z analizy rynku, tylko z pytania klienta, na które ktoś odpowiada: „to chyba umiemy zrobić”. Czasem to prawda. Czasem okazuje się, że brakuje jednego elementu, który decyduje o wszystkim.

Czym jest zapora olejowa

Zapora olejowa to pływająca bariera, która ogranicza rozlewanie się ropy, paliw i olejów na wodzie albo zbiera je z powierzchni. Stosuje się ją w portach, na rzekach, przy zbiornikach, w zakładach, które mają odprowadzenie wody do cieku, i w jednostkach ratownictwa. W uproszczeniu spotyka się trzy rodzaje:

• zapory sorpcyjne, czyli rękawy wypełnione hydrofobową włókniną, która odpycha wodę i wchłania substancje ropopochodne, a po nasiąknięciu nadal pływa,
• zapory pneumatyczne, w których komory napełnia się powietrzem, dzięki czemu w transporcie są lekkie i zajmują mało miejsca,
• zapory z tkaniny, nieprzepuszczalne, z powlekanej tkaniny PVC lub poliuretanowej, wzmacniane linkami stalowymi, przeznaczone do dłuższej pracy na wodzie.

Dla producenta plandek najbliższe są dwie ostatnie grupy. To w gruncie rzeczy długi, szczelny rękaw z tkaniny powlekanej, z zaworami, uchwytami i wzmocnieniami. Różnica polega na tym, że plandeka ma nie przepuszczać deszczu, a zapora ma przez lata pływać w wodzie, często zanieczyszczonej paliwem, i nie stracić szczelności.

Dlaczego zgrzew, a nie szew

Szew w zaporze to seria otworów po igle. W plandece można je uszczelnić taśmą i przez lata nikt nie zauważy różnicy. W rękawie, który ma trzymać powietrze albo nie przepuszczać oleju, każdy otwór jest potencjalnym przeciekiem. Dlatego zapory z tkaniny powlekanej łączy się zgrzewaniem, najczęściej wysokiej częstotliwości (HF).

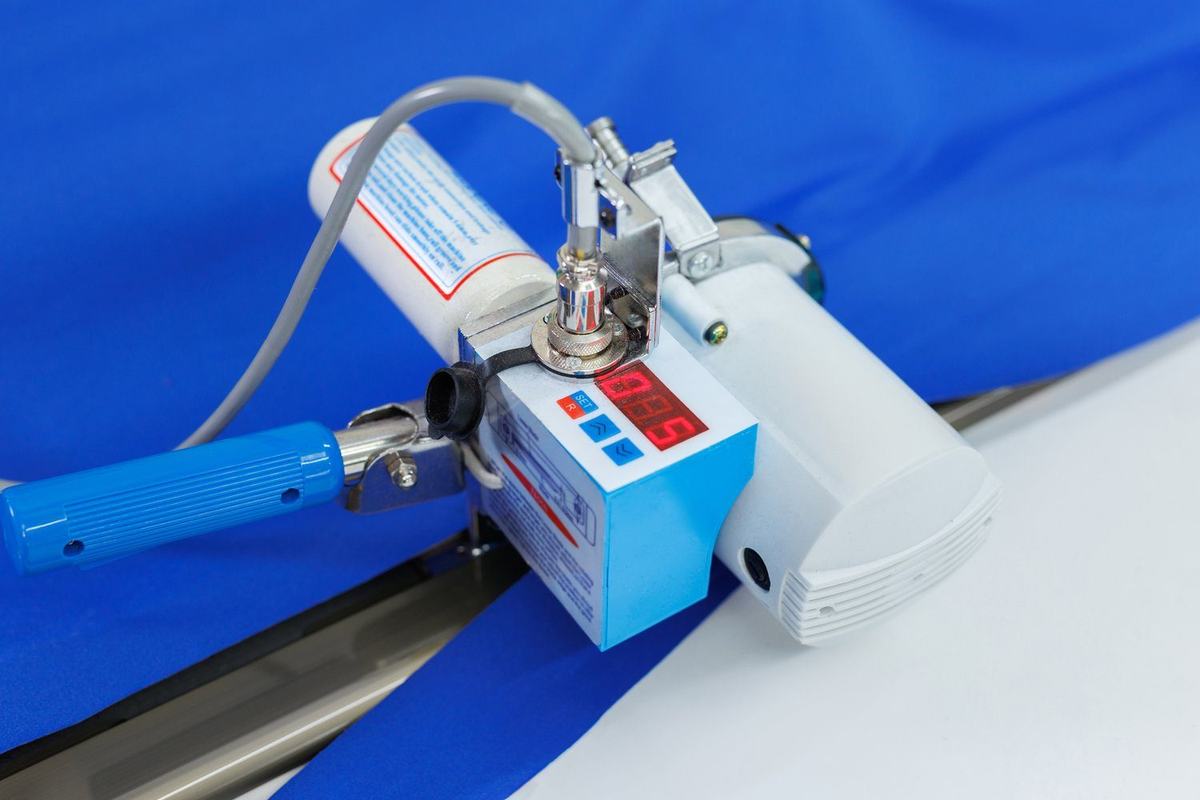

Zasada jest prosta. Zmienne pole elektromagnetyczne przechodzi przez materiał między elektrodą a stołem i nagrzewa tworzywo od środka, w miejscu styku dwóch warstw. PVC i poliuretan dobrze reagują na takie pole. Materiał mięknie, pod dociskiem łączy się w jedną całość, a po chwili chłodzenia zgrzew jest gotowy. Powierzchnia się nie przypala, a dobrze ustawiony zgrzew jest porównywalnie mocny z samą tkaniną.

Jak powstaje zapora krok po kroku

Proces wygląda podobnie u większości producentów. Najpierw cięcie tkaniny na formatki. Potem zgrzewanie powłoki zewnętrznej w kształt rękawa. Następnie do środka trafia wkład sorpcyjny albo montuje się zawory, jeśli zapora jest pneumatyczna. Dalej zgrzewanie zakończeń, wzmocnienia w miejscach mocowania linek i uchwytów, na końcu test szczelności i pływalności.

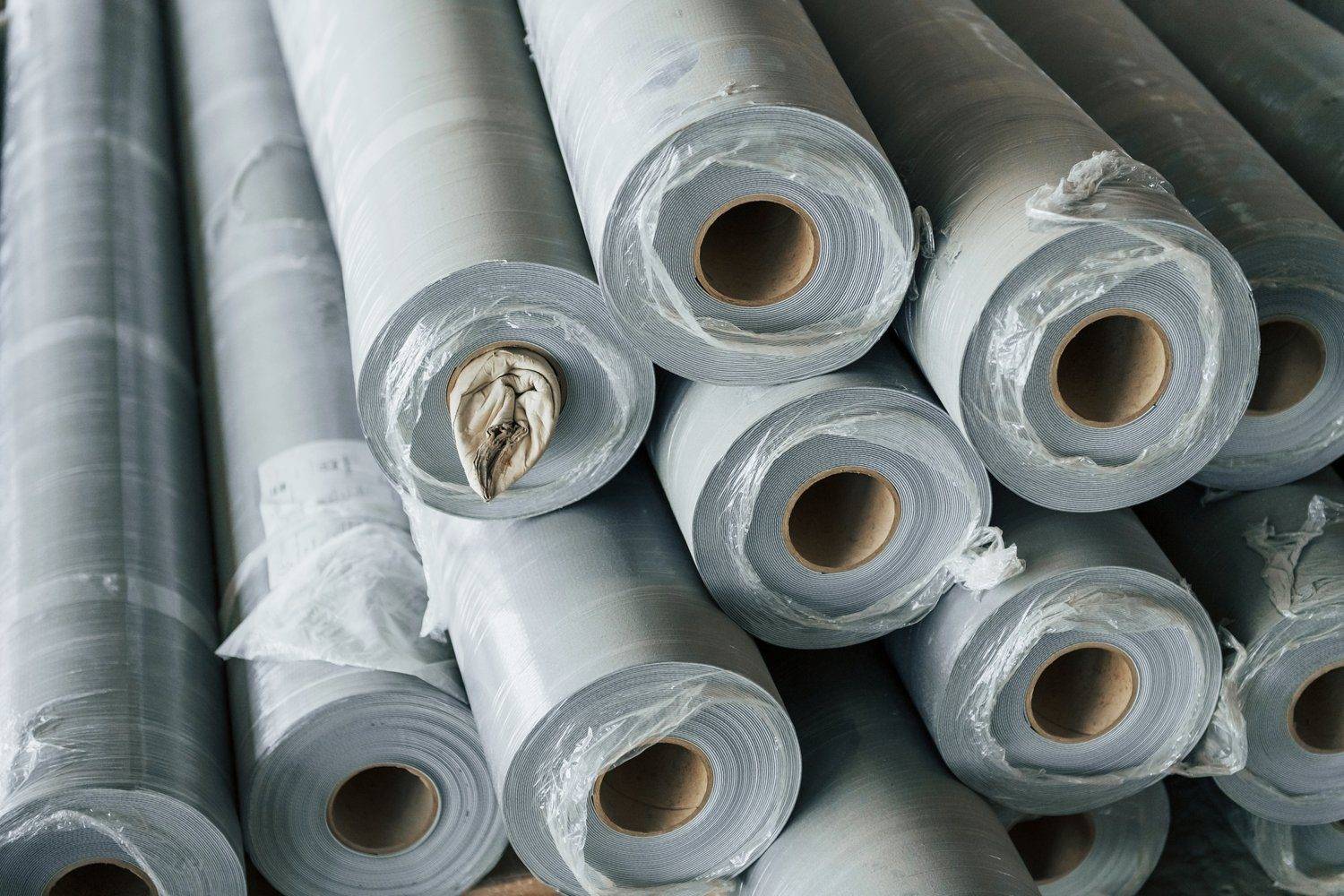

Materiały różnią się od typowych plandek przede wszystkim wymaganiami. Używa się tkanin powlekanych PVC o gramaturze w przedziale mniej więcej od 650 do 1200 gramów na metr kwadratowy, a także poliuretanu i neoprenu. Wkłady sorpcyjne robi się zwykle z włókniny polipropylenowej. Każdy z tych materiałów musi być odporny na ropę, benzynę i oleje, co warto potwierdzić u dostawcy tkaniny, a nie przyjmować na słowo.

Najwięcej informacji praktycznych znalazłem w opisach przygotowanych przez producentów maszyn. Wrocławski FIAB, który zajmuje się zgrzewaniem wysokiej częstotliwości od kilkudziesięciu lat, ma w ofercie maszyny HF do produkcji zapór olejowych (https://fiabmachines.com/pl/branze/produkcja-zapor-olejowych) i opisuje przy nich cały proces. Pokazuje rodzaje zapór, kolejne etapy produkcji i materiały, a przy maszynach wskazuje modele do zapór standardowych oraz większe, jezdne zgrzewarki do zapór wielkoformatowych i bardzo szerokich zapór morskich.

Co plandeka daje, a czego nie daje

Zakład, który zgrzewa plandeki, ma przewagę na starcie. Zna tkaniny powlekane, umie ustawić parametry zgrzewania, ma ludzi, którzy rozpoznają zgrzew niedogrzany i przegrzany. Ma też zwykle stoły i miejsce do pracy z długimi formatami.

Brakuje zazwyczaj trzech rzeczy.

Kontroli szczelności. Plandekę ogląda się i sprawdza wytrzymałość zgrzewu na próbce. Zaporę trzeba napełnić, zanurzyć albo sprawdzić ciśnieniem, i to każdą sztukę, a nie co dziesiątą. Potrzebne jest stanowisko i procedura z zapisem wyników.

Elektrod i oprzyrządowania pod nowy kształt. Zgrzewanie rękawa, zakończeń i wzmocnień wymaga innych elektrod niż proste zgrzewy brzegowe w plandece. To klasyczne przezbrojenie, więc wszystko, o czym pisałem w tekście o skracaniu przezbrojeń, stosuje się tu wprost: elektrody przygotowane przed zatrzymaniem maszyny, zapisane parametry dla każdego materiału, wzorzec zgrzewu do porównania pierwszej sztuki.

Dokumentacji dla klienta. Odbiorcy zapór, zwłaszcza porty i służby, oczekują opisu materiałów, wyników testów i powtarzalności. Producent plandek rzadko jest do tego przyzwyczajony.

Czy wystarczy maszyna, którą już macie

To zależy od tego, co macie. Do zapór o typowych wymiarach często wystarczy zgrzewarka, na której zakład robi długie zgrzewy w plandekach, pod warunkiem że ma odpowiednią moc i prześwit dla grubszej tkaniny. Przy zaporach dłuższych i szerszych, robionych w dużych seriach, liczy się sposób przesuwu materiału: maszyna jezdna albo z programowanym przesuwem pozwala zgrzewać długie odcinki bez ręcznego przekładania tkaniny.

Przegląd tego, co jest dostępne, najłatwiej zrobić u producenta, który ma w ofercie kilkanaście modeli. FIAB produkuje maszyny HF - zgrzewarki wysokiej częstotliwości (https://fiabmachines.com/pl/) - od kompaktowych po duże systemy do wielkich formatów, a do tego osprzęt: elektrody, lasery pozycjonujące, uchwyty do rolek. Rozmawiajcie jednak na próbkach własnej tkaniny, nie na podstawie tabeli. Ta sama moc generatora daje różne wyniki przy różnych gramaturach i powłokach.

Przy pierwszej maszynie HF w zakładzie równie ważne jak cena są serwis i doradztwo. Generator wysokiej częstotliwości nie jest urządzeniem, które naprawi każdy mechanik. Zapytajcie, jak szybko dostawca reaguje na awarię i czy pomoże dobrać parametry zgrzewania do nowego materiału.

Zanim weźmiecie pierwsze zlecenie

1. Sprawdźcie, czy tkaniny, na których pracujecie, nadają się do kontaktu z ropą i olejami, i poproście dostawcę o potwierdzenie na piśmie.
2. Zróbcie kilka prototypów i przetestujcie je w wodzie, zanim podacie klientowi termin.
3. Przygotujcie stanowisko do testu szczelności i formularz z wynikami dla każdej sztuki.
4. Policzcie, czy obecna zgrzewarka poradzi sobie z długością i grubością zapory, czy potrzebna będzie maszyna o większej mocy albo z przesuwem.
5. Zapiszcie parametry zgrzewania dla nowych materiałów, zanim operator, który je ustalił, pójdzie na urlop.

Zapora olejowa nie zastąpi plandek w portfelu zamówień. Może jednak wyrównać sezonowość i otworzyć drzwi do klientów, do których szwalnia nie miała dotąd dostępu. Warunek jest jeden: traktować ją jak nowy wyrób, a nie jak plandekę w innym kształcie.
